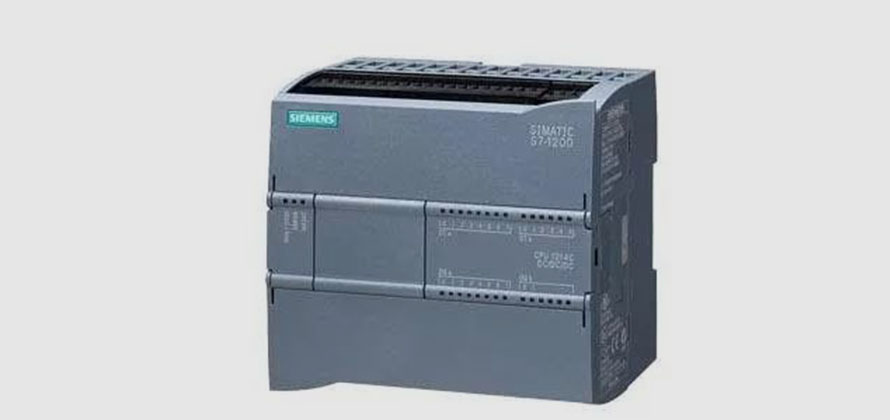

西門子S7-1200plc集成了以太網接口和很強的工藝功能，編程軟件STEP 7 Basic集成了用于人機界面組態的WinCC Basic，硬件和網絡的組態、編程和監控均采用圖形化的方式。

S7-1200設計緊湊、組態靈活且具有功能強大的指令集，這些特點的組合使它成為控制各種應用的完美解決方案。

CPU將微處理器、集成電源、輸入電路和輸出電路組合到一個設計緊湊的外殼中以形成功能強大的plc。

CPU根據用戶程序邏輯監視輸入并更改輸出，用戶程序可以包含布爾邏輯、計數、定時、復雜數學運算以及與其它智能設備的通信。

S71200如何上傳程序？

首先你需要一個筆記本和一根網線，將網線連接到電腦和S1200plc上。

上載操作

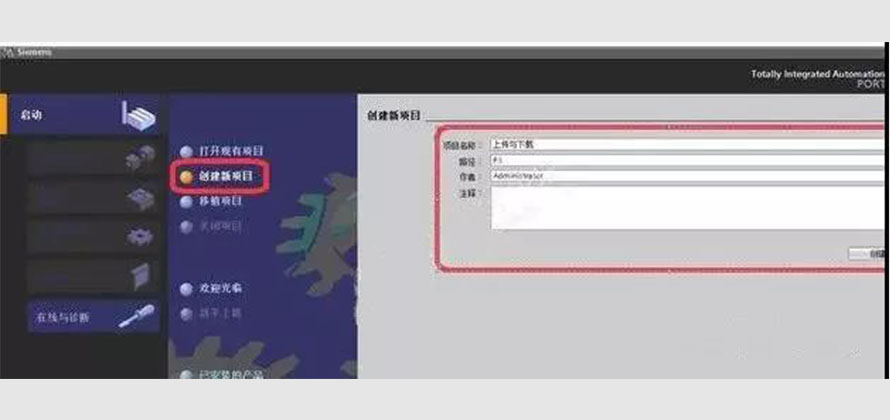

1）打開TIA Portal軟件，創建新項目，定義項目名稱；文件存放路徑；作者；注釋等信息，圖示：

點擊“創建”按鈕。

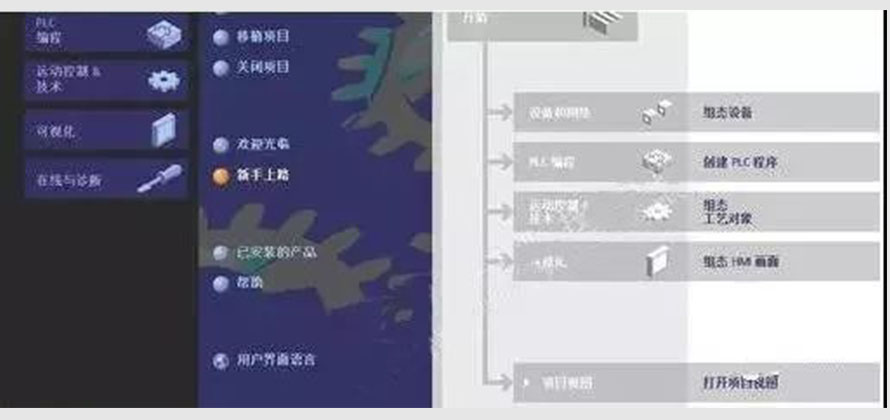

2）點擊項目視圖，圖示：

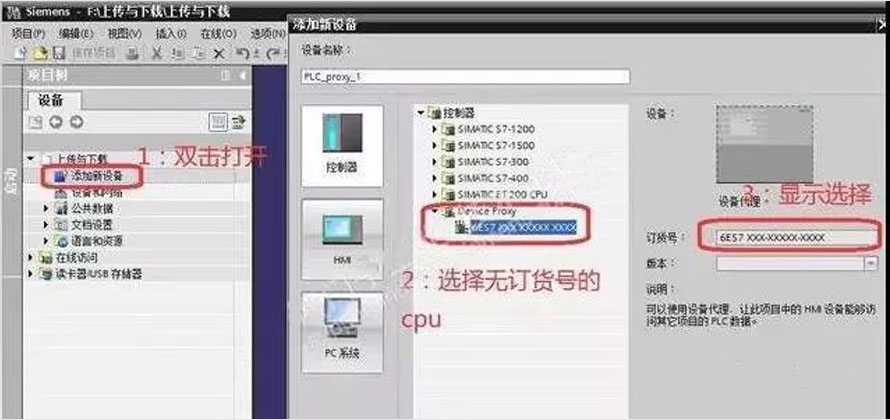

3）雙擊“添加新設備”，在彈出的“添加新設備”窗口選擇“無訂貨號的cpu”，圖示：點擊“確定”按鈕。

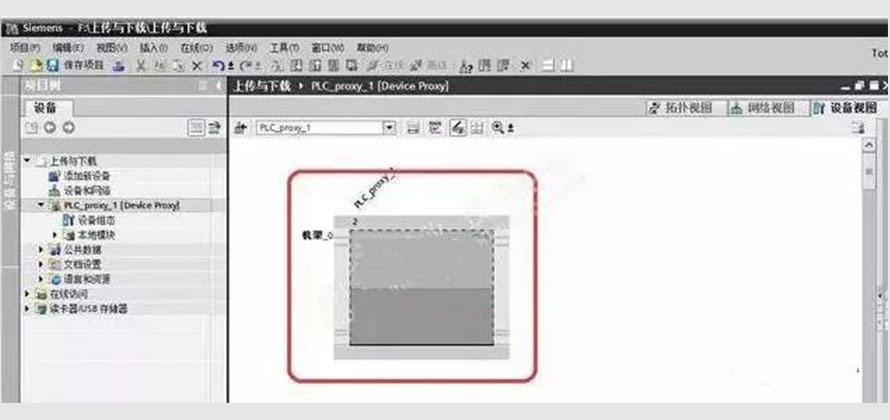

4）設備視圖出現一個無訂貨號的設備視圖，圖示：

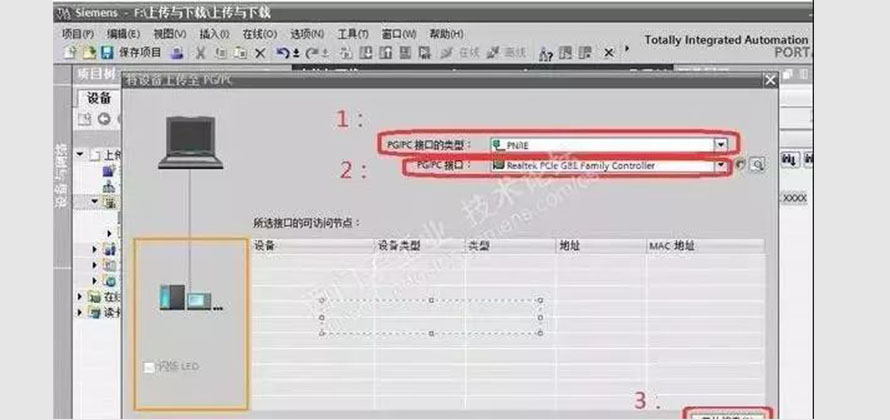

5）在工具欄選擇“在線”下拉菜單“將設備作為新站上傳（硬件和軟件）。。。，在彈出的”將設備上傳至PG/PC“中選擇接口類型；PG/PC接口后，點擊”開始搜索“按鈕，圖示：

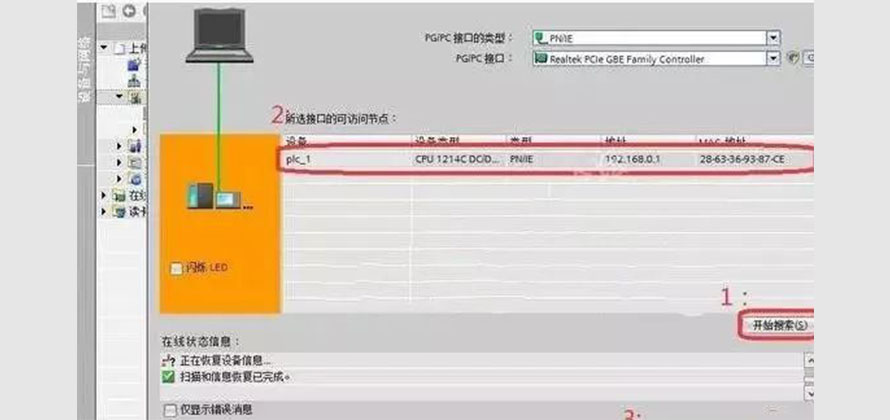

6）稍后，如果連接正確，系統自動會搜索到接口訪問點，點擊“從設備上傳“按鈕，圖示：

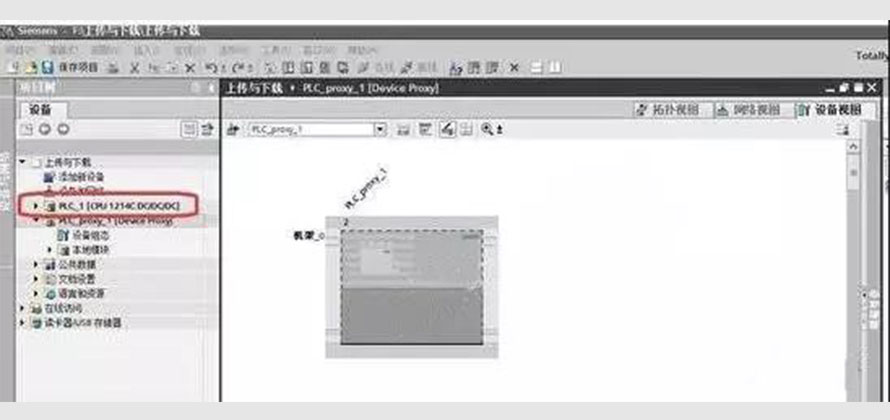

7）稍后，新設備的上傳硬件與軟件已經上傳成功，圖示：

8）點擊“保存項目“后完成上傳操作，圖示：

這樣，程序就上傳完成了，但需要注意的是如果S1200plc自動化里面的程序加密的話就可能無法上傳！這是為了保護開發者的版權。
