學習PLC必須要深刻理解PLC的掃描過程和執行原理，才能可靠無誤的編寫程序。通俗的講PLC程序是從上往下，從左往右順序循環掃描執行，它需要三個過程才真正輸出實現外部動作。

第一步，先把外接的開關信號狀態批量刷新到I輸入映像區。

第二步，CPU由左往右，由上往下，順序執行程序，在每個掃描的周期內，都會改變往后的寄存器狀態，但沒掃描完程序時，是不會馬上有實際的物理輸出

第三步，所有程序執行完成后，統一刷新輸出Q映像區，從而執行Q外接執行結構動作。

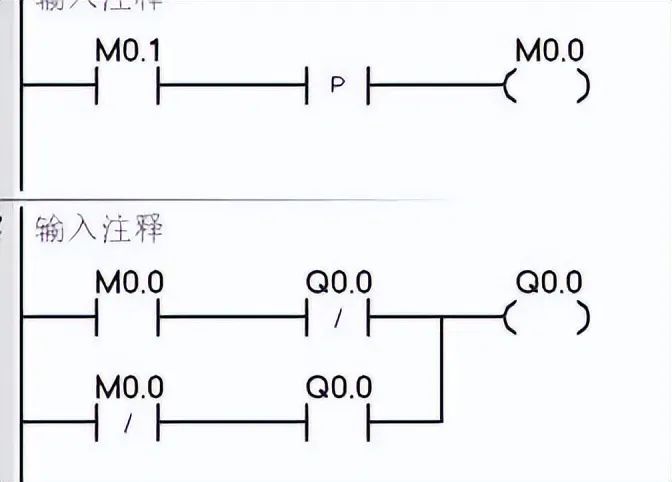

下面以一個單鍵啟停程序來分析每個掃描過程的狀態，從而實現單鍵啟停的功能。

下面用M0.1來代替啟停開關

動作過程：每使M0.1接通，則輸出Q0.0交替接通、關斷，實現單鍵啟停功能。

分析過程

1、當?shù)谝淮伟聪翸0.1=1時：M0.0通過上升沿僅接通一個掃描周期

在第一個掃描周期時，M0.1=1，M0.0=1

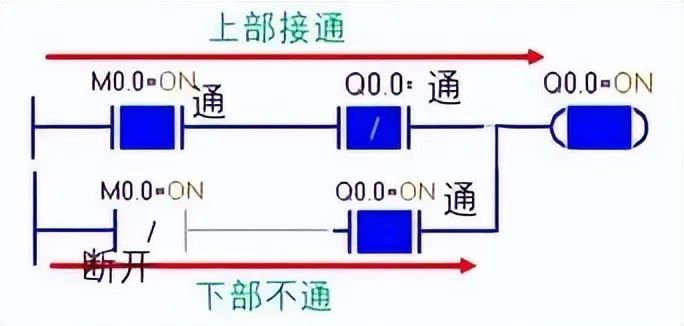

則網絡2中的上部線路---M0.0=1，Q0.0閉點初始還為0，則上部線路通，使Q0.0線圈=1接通。

下部線路的狀態---M0.0閉點打開=0，Q0.0開點接通=1，下線路不通。

第一個掃描周期結果是：M0.1=1.，M0.0=1，Q0.0=1.如下圖

第二個掃描周期時，即使M0.1繼續接通=1，由于上升沿僅接通一個掃描周期，則P后線是不通的，因此M0.0不通=0，如下圖：

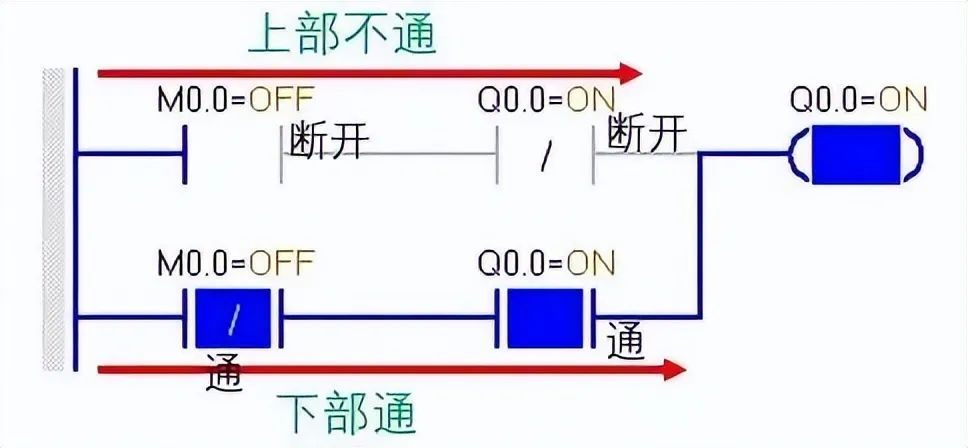

網絡2中此時狀態變?yōu)椋?/p>

上部線路：M0.0=0，Q0.0閉點打開不通，則上部線路不通

下部線路：M0.0=0，則閉點接通，Q0.0=1，開點接通，則下部線路接通。

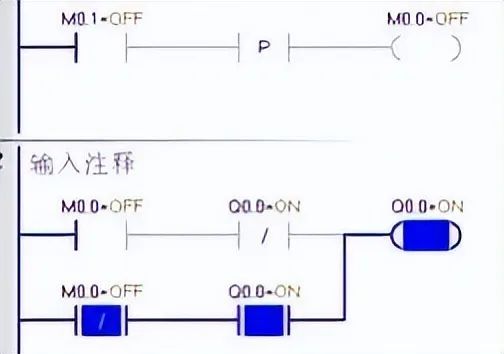

第三個掃描周期時，即使放開M0.1=0，M0.0繼續為0，網絡2中的狀態，與第二周期狀態相同，Q0.0繼續保持為1.

2、第二次接通M0.1=1時：上升沿P后又接通一個掃描周期

第一個掃描周期：M0.1=1，M0.0=1

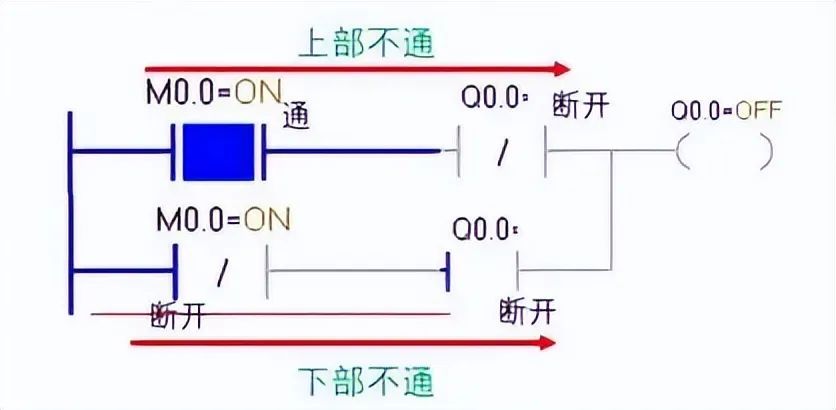

在M0.0重新接通情況下：

上部線路：M0.0=1接通，Q0.0閉點繼續保持打開。則上部線路不通

下部線路：M0.0閉點打開不通，則下部線路也不通。Q0.0失電，

因此，Q線圈不通

第二個掃描周期時，即使M0.1繼續接通=1，由于上升沿僅接通一個掃描周期，則P后線是不通的，因此M0.0不通=0

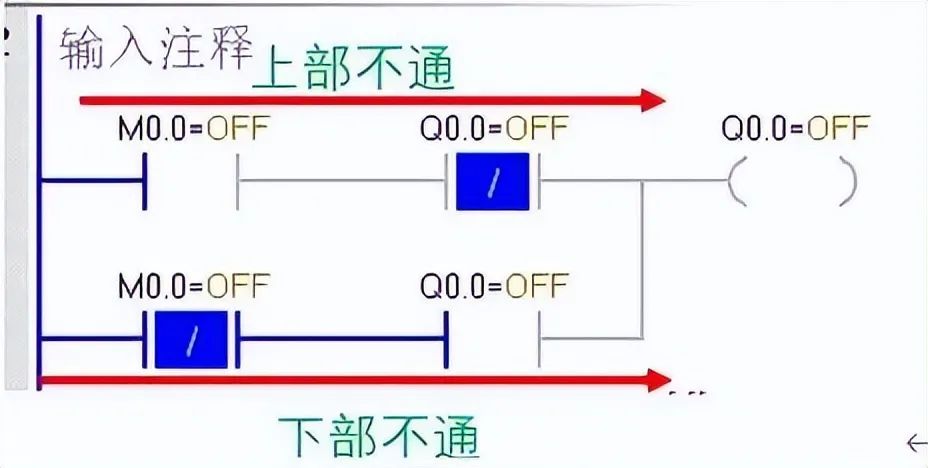

網絡2中，上部線路：M0.0=0，Q閉點接通=1，上部線路不通

下部線路：m0.0閉點通，Q開點斷開，下部線路不通。

如下圖：

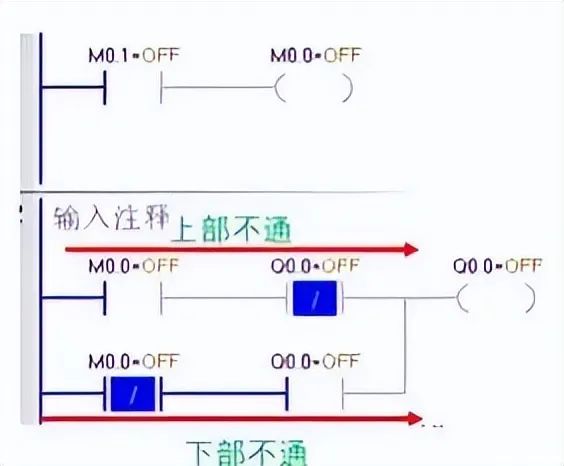

在第三掃描周期：放開M0.1=0，m0.0是0

上下線路同上，Q也是失電狀態。

這個單鍵啟停之所以能成功實現，主要原因是上升沿的應用，每次接通只能掃描一個周期，如果去掉上升沿P，則該功能動作會亂輸出，不能實現交替輸出與關斷。

利用掃描執行的特點才能正確分析程序的動作，和畫出這個程序。
